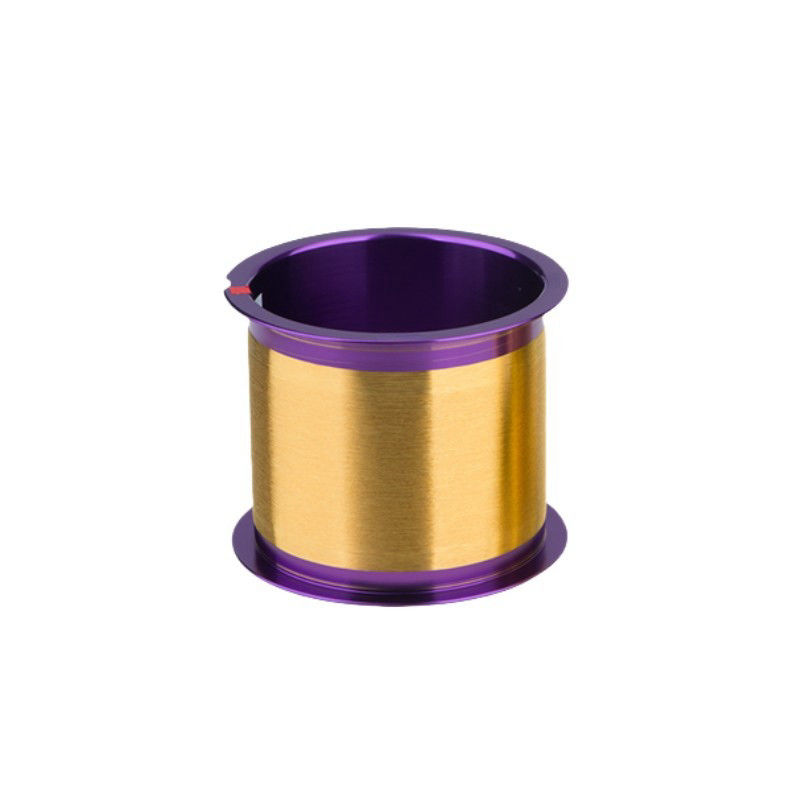

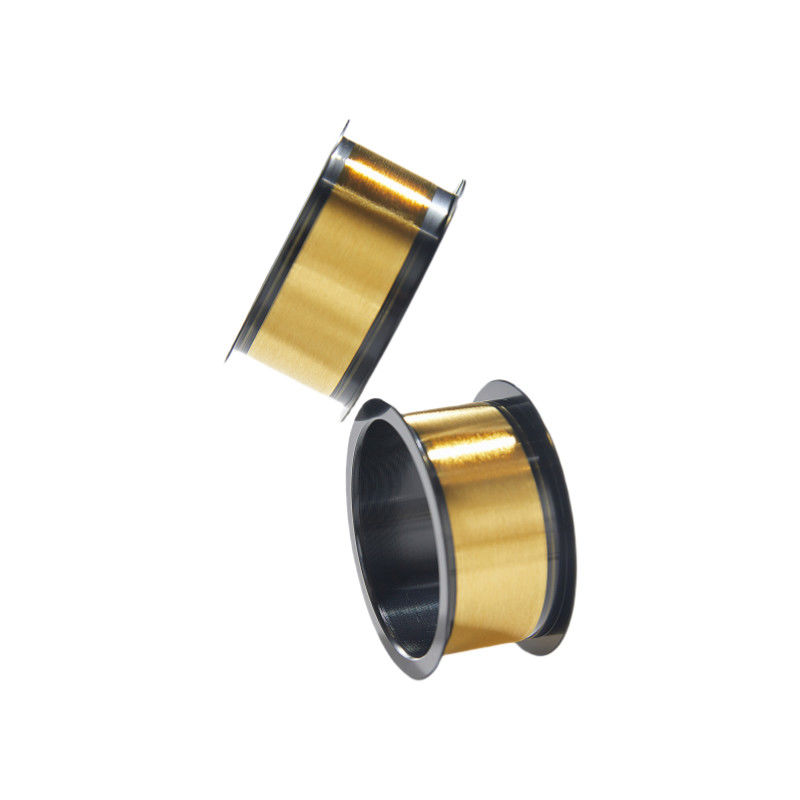

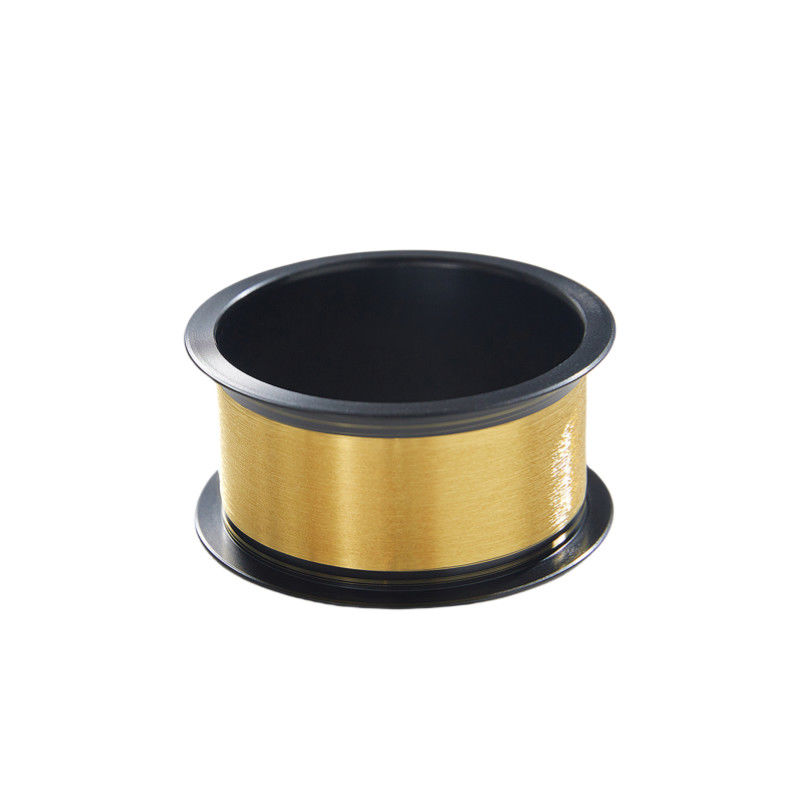

Υπερτελές σύρμα διαμέτρου 0,01 mm Χρυσό σύρμα σύνδεσης για συσκευασία ημιαγωγών
Οπτικοποιημένο για συσκευασίες ημιαγωγών υψηλής πυκνότητας, αυτό τοΥπερτελή 0,01 mm χρυσό συρματόπλεγμαΠαρέχει εξαιρετική ηλεκτρική αγωγιμότητα (≤ 2,4 μΩ·cm) και μηχανική αξιοπιστία στην προηγμένη κατασκευή κυκλωμάτων διασύνδεσης.99.999% υψηλής καθαρότητας χρυσόςμε στοιχεία ιχνομεταλλεύματος, εξασφαλίζει σταθερή απόδοση σε ακραίες θερμοκρασίες (-55 °C έως 300 °C) και ελαχιστοποιεί την απώλεια σήματος σε μικροηλεκτρονικά, συσκευές MEMS και μονάδες 5G.
Με αντοχή σε έλξη:≥ 4200 MPaΤο καλώδιο αυτό μειώνει τον κίνδυνο σπάσματος κατά τη διάρκεια της θερμοσονικής σύνδεσης υψηλής ταχύτητας, επιτυγχάνοντας ακριβείς διαμέτρους σφαιρίδων (2.5·3.5φ) και ύψος βρόχου για διασυνδέσεις κάτω των μικρών.Η ανώτερη αντοχή της στην κόπωση αντέχει 10,000+ κύκλοι σύνδεσης, καθιστώντας το ιδανικό για την ηλεκτρονική αυτοκινητοβιομηχανία, τους ιατρικούς αισθητήρες και την συσκευασία τσιπ AI.
Συμμόρφωση με την ROHSκαι είναι συμβατό με αυτοματοποιημένες συσκευές σύνδεσης καλωδίων, αντικαθιστά πιο δαπανηρές εναλλακτικές λύσεις με επικάλυψη από παλλάδιο, αυξάνοντας παράλληλα τις αποδόσεις παραγωγής κατά 15~20%.Αυτό το χρυσό σύρμα δέσμευσης θέτει το πρότυπο για τη μικροποίηση, αντοχή και ενεργειακή απόδοση στην ηλεκτρονική επόμενης γενιάς.
Το καλώδιο σύνδεσης χρυσού (Au) είναι ένας από τους πιο συχνά χρησιμοποιούμενους τύπους καλωδίου στη βιομηχανία ημιαγωγών για τη δημιουργία δεσμών καλωδίου μεταξύ ενός πετρώματος ημιαγωγών και του πακέτου του.Είναι γνωστό για την εξαιρετική ηλεκτρική του αγωγιμότητα., καλή θερμική αγωγιμότητα και υψηλή αξιοπιστία.
Το σύρμα σύνδεσης χρυσού είναι συνήθως κατασκευασμένο από χρυσό υψηλής καθαρότητας, το οποίο έχει επίπεδο καθαρότητας 99,99% ή υψηλότερο.από 10 έως 40 μικρών.
Η Winner προσφέρει μια ευρεία επιλογή από καλώδια δέσμευσης μπάλας, σφήνας και καλώδια δέσμευσης σε ποικίλο χαρτοφυλάκιο 4N 99.99 / 3N 99.9 / 2N 99.0.
* Πρωτές ύλες υψηλής καθαρότητας (99,999%)
* Σταθερές μηχανικές ιδιότητες
* Επιφάνεια καλωδίου υψηλής ποιότητας
* Κατασκευασμένο σύμφωνα με τις προδιαγραφές του πελάτη
* Με διάμετρο μέχρι 0,6 mils / 15 μm για πολύ λεπτές εφαρμογές.
* Για σύνδεση με σφαίρα ή σφήνα ή για χτυπήματα με σφαιρίδια
Το καλώδιο σύνδεσης χρυσού είναι ένα είδος υλικού για συσκευασία ημιαγωγών που έχει εξαιρετική ηλεκτρική αγωγιμότητα, θερμική αγωγιμότητα, μηχανικές ιδιότητες και χημική σταθερότητα.Το προϊόν αυτό χρησιμοποιείται ως εσωτερικό μολύβι για συσκευασία και αποτελεί ένα από τα βασικά υλικά στη διαδικασία κατασκευής ολοκληρωμένων κυκλωμάτων και διαχωριστικών ημιαγωγών.Ο νικητής μπορεί να παρέχει σύρμα σύνδεσης Au με διαφορετικές διαμέτρους σύρματος από 10um-40um σύμφωνα με τις απαιτήσεις των πελατών.
Πυκνότητα:
|
190,34 g/cm3
|
Σημείο τήξης:
|
1063°C
|
Ηλεκτρική αντίσταση: (@20°C)
|
20,3 μΩ-cm
|
Ηλεκτρική αγωγιμότητα: (@20°C)
|
75% (IACS)
|
Θερμική αγωγιμότητα: (@20°C)
|
315 W/(m-K)
|
Τρόπο σύντηξης (10 mm x 25 μm)
|
0.52 Α
|
Είμαστε περήφανοι που προσφέρουμε μια πλήρη γκάμα διαμέτρων σύρματος, ικανοποιώντας έτσι τις ποικίλες ανάγκες για αντοχή και επιμήκυνση σε διαφορετικές εφαρμογές σύρματος.Συνεργαζόμαστε στενά με τους πελάτες μας για να παρέχουμε προσαρμοσμένες λύσεις.Σε αυτές τις προσαρμοσμένες λύσεις, οι τεχνικές παραμέτροι όπως η αντοχή στην έλξη και η επιμήκυνση προσαρμόζονται με προσοχή στις ειδικές τους απαιτήσεις.Αυτή η προσέγγιση που επικεντρώνεται στον πελάτη μας επιτρέπει όχι μόνο να ανταποκριθούμε αλλά και να ξεπεράσουμε τις προσδοκίες των πελατών μας στην εξαιρετικά ανταγωνιστική αγορά της κατασκευής συρμάτων και των εφαρμογών σύνδεσης.
Σύνθεση
|
Διάμετρος
|
Δυνατότητα τράβηξης (gms)
|
Επέκταση (%)
|
990,99% Au
|
0.7 εκατ.
|
17.5 μm
|
3 - 10
|
2 - 6
|
00,8 εκατ.
|
20 μm
|
4 - 13
|
2 - 7
|
00,9 εκατ.
|
22.5 μm
|
5 - 16
|
2 - 8
|
10,0 εκατ.
|
25 μm
|
6 - 20
|
2 - 8
|
10,3 εκατ.
|
32.5 μm
|
10 - 45
|
2 - 10
|
1.5 εκατ.
|
37.5 μm
|
13 - 50
|
2 - 12
|
1.7 εκατ.
|
42.5 μm
|
15 - 60
|
2 - 12
|
10,8 εκατ.
|
45 μm
|
20 - 70
|
2 - 12
|
20,0 εκατ.
|
50 μm
|
25 - 85
|
2 - 15
|
30,0 εκατ.
|
75 μm
|
50 - 180
|
2 - 20
|
Γιατί το Χρυσό Σύρμα;
Το καλώδιο σύνδεσης χρυσού (Au) χρησιμοποιείται σε ένα ευρύ φάσμα εφαρμογών που κυμαίνονται από μικροηλεκτρονικές συσκευές με υψηλό αριθμό καρφίτλων και εξαιρετικά λεπτού βήματος έως διακριτά εξαρτήματα υψηλής ισχύος. Au is the preferred choice of bonding material when a) the contact material is not compatible with Aluminum (Al) and/or Copper (Cu) b) the contact area is limited c) the device will be subject to high temperature or high humidity environments.
Τα πλεονεκτήματα του χρυσού συρματόπλεγματος:
• Εξαιρετική αξιοπιστία των ομολόγων
• Ένα ευρύ παράθυρο επεξεργασίας
• Σύνδεση με σφαίρα και σφήνα με χαμηλό αντίκτυπο
• Υψηλότερη απόδοση βρόχων
• Υψηλή απόδοση σε δοκιμές εφελκυσμού
• Εξαιρετική αντοχή στη διάβρωση
• Υψηλότερο ρεύμα σύντηξης από το κανονικό σύρμα αλφενίου.

1Τι είδους σίδερο χαλκού παράγει ο Winner;
Επικεντρώνεται στην έρευνα και ανάπτυξη αυτοσυνδεδεμένου μαγνητικού στρογγυλού χαλκού, λεπτού μαγνητικού πολυουρεθανίου, αυτοσυνδεδεμένου χαλκού και αυτοσυνδεδεμένου μεταξιού.
2Ποιες διαμέτρους διαθέτει το σιδηρουργικό σύρμα;
Ειδικευόμαστε στην κατασκευή λεπτού και εξαιρετικά λεπτού σμαλτού χαλκού, οι διαμέτροι των προϊόντων μας είναι Φ0.018-0.50mm.
3- Τι είναι αυτοσυνδετικό σμαλτωμένο χαλκό;
Το αυτοσυνδετικό σμιλεμένο σύρμα χαλκού είναι ένας ειδικός τύπος σμιλεμένου σύρματος με πρόσθετη κολλητική επικάλυψη σμιλετού, όπως θερμοπλαστική ρητίνη.
από θερμότητα ή διαλύτες.
Μόλις ενεργοποιηθούν, οι κόλλες κολλήματος στρέφονται για να μετατρέψουν τις επικάλυψεις σε ένα συμπαγές αυτοστήριξο σπείρωμα.
Η χρήση αυτοσυνδεδεμένου σύρματος μπορεί να προσφέρει πλεονεκτήματα κόστους και κατασκευής σε ορισμένες εφαρμογές τυλιγμού
όπως μπορούν να εξαλειφθούν οι κυλίνδρες, η ταινία, το βερνίρισμα ή η εμφύτευση.
4Είναι δυνατόν να πάρω κάποιο δείγμα από αυτοσυνδετικό σμαλτωμένο χαλκό σύρμα που έχετε στην παραγωγή;
Φυσικά και μπορείς!
