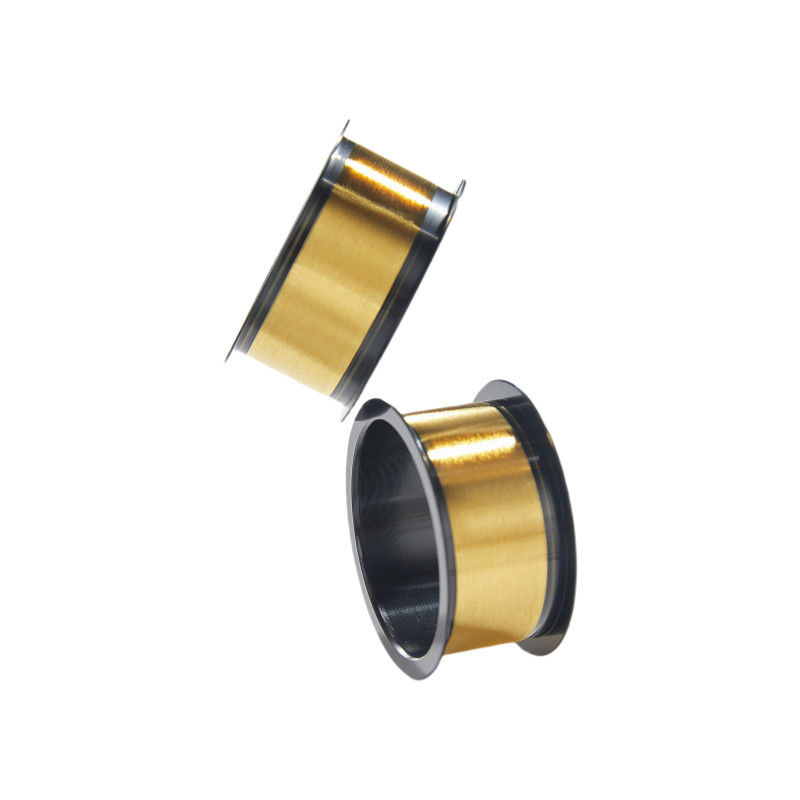

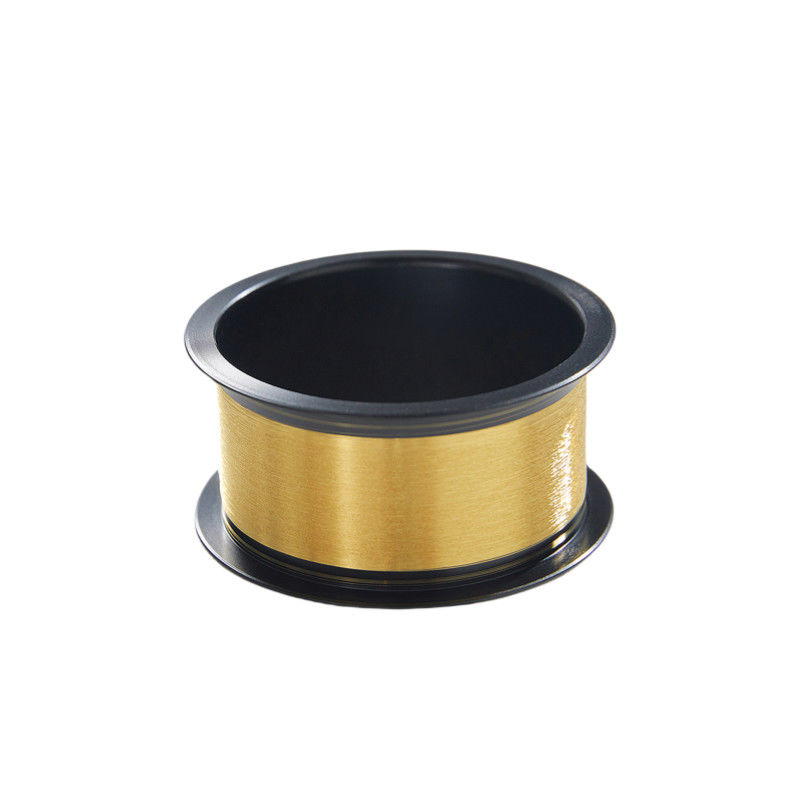

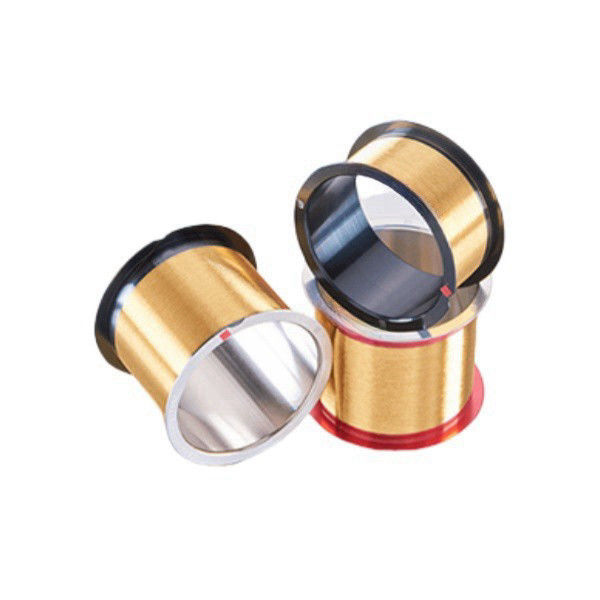

Υψηλές επιδόσεις σε δοκιμές εφελκυσμού Υπερλεπτό σύρμα Χρυσό συρματόπλεγμα για συσκευασίες ημιαγωγών και διαδικασίες συναρμολόγησης
Το εξαιρετικά λεπτό καλώδιο δέσμευσης χρυσού (διάμετρος 15-50μm) παρέχει εξαιρετική αντοχή σε τράβηγμα (≥ 12g) για κρίσιμες διασυνδέσεις ημιαγωγών σε προηγμένες συσκευασίες IC.εξασφαλίζει ανώτερη ηλεκτρική αγωγιμότητα (≤2Ιδανικό για ηλεκτρονικά οχήματα, ιατροτεχνολογικές συσκευές, ηλεκτρονικές συσκευές, συσκευές ηλεκτρονικής συσκευής, ηλεκτρονικές συσκευές, ηλεκτρονικές συσκευές, ηλεκτρονικές συσκευές, ηλεκτρονικές συσκευές, ηλεκτρονικές συσκευές, ηλεκτρονικές συσκευές, ηλεκτρονικές συσκευές.και αεροδιαστημικές εφαρμογές που απαιτούν συμμόρφωση με την MIL-STD-883.
Βασικά πλεονεκτήματα:
- Έλεγχος ακρίβειας: ανοχή διαμέτρου ± 0,5μm για σταθερό σχηματισμό βρόχου
- Αποδοτικότητα κόστους: 30% χαμηλότερος ρυθμός σπάσματος σε σχέση με εναλλακτικές λύσεις χαλκού
- Περιβαλλοντική συμμόρφωση: πιστοποιημένη RoHS, απαλλαγμένη από αλογένια
- Οπτικοποιημένο για μηχανές σύνδεσης σύρματος (K & S, ASM), το σύρμα μας αυξάνει τις αποδόσεις παραγωγής κατά 15% ενώ πληροί τα πρότυπα JEDEC J-STD-035.
Ο νικητής κατασκευάζει χρυσό σύρμα με διάμετρο μόλις 0,0005 ίντσες (12,5 μικρών), με πολύ ομοιόμορφο επιμήκυνση, αντοχή στην έλξη και διαμετρικές ιδιότητες.Συμπεριλαμβανομένων των συρματόσχοινων και των χρυσών συρματόσχοινων, παράγονται από υψηλά εξευγενισμένα, υπό κενό μεταποιημένα μέταλλα.
|
Πυκνότητα:
|
190,34 g/cm3
|
|
Σημείο τήξης:
|
1063°C
|
|
Ηλεκτρική αντίσταση: (@20°C)
|
20,3 μΩ-cm
|
|
Ηλεκτρική αγωγιμότητα: (@20°C)
|
75% (IACS)
|
|
Θερμική αγωγιμότητα: (@20°C)
|
315 W/(m-K)
|
|
Τρόπο σύντηξης (10 mm x 25 μm)
|
0.52 Α
|
Είμαστε περήφανοι που προσφέρουμε μια πλήρη γκάμα διαμέτρων σύρματος, ικανοποιώντας έτσι τις ποικίλες ανάγκες για αντοχή και επιμήκυνση σε διαφορετικές εφαρμογές σύρματος.Συνεργαζόμαστε στενά με τους πελάτες μας για να παρέχουμε προσαρμοσμένες λύσεις.Σε αυτές τις προσαρμοσμένες λύσεις, οι τεχνικές παραμέτροι όπως η αντοχή στην έλξη και η επιμήκυνση προσαρμόζονται με προσοχή στις ειδικές τους απαιτήσεις.Αυτή η προσέγγιση που επικεντρώνεται στον πελάτη μας επιτρέπει όχι μόνο να ανταποκριθούμε αλλά και να ξεπεράσουμε τις προσδοκίες των πελατών μας στην εξαιρετικά ανταγωνιστική αγορά της κατασκευής συρμάτων και των εφαρμογών σύνδεσης.
|
Σύνθεση
|
Διάμετρος
|
Δυνατότητα τράβηξης (gms)
|
Επέκταση (%)
|
|
990,99% Au
|
0.7 εκατ.
|
17.5 μm
|
3 - 10
|
2 - 6
|
|
00,8 εκατ.
|
20 μm
|
4 - 13
|
2 - 7
|
|
00,9 εκατ.
|
22.5 μm
|
5 - 16
|
2 - 8
|
|
10,0 εκατ.
|
25 μm
|
6 - 20
|
2 - 8
|
|
10,3 εκατ.
|
32.5 μm
|
10 - 45
|
2 - 10
|
|
1.5 εκατ.
|
37.5 μm
|
13 - 50
|
2 - 12
|
|
1.7 εκατ.
|
42.5 μm
|
15 - 60
|
2 - 12
|
|
10,8 εκατ.
|
45 μm
|
20 - 70
|
2 - 12
|
|
20,0 εκατ.
|
50 μm
|
25 - 85
|
2 - 15
|
|
30,0 εκατ.
|
75 μm
|
50 - 180
|
2 - 20
|
Γιατί το Χρυσό Σύρμα;
Το καλώδιο σύνδεσης χρυσού (Au) χρησιμοποιείται σε ένα ευρύ φάσμα εφαρμογών που κυμαίνονται από μικροηλεκτρονικές συσκευές με υψηλό αριθμό καρφίτλων και εξαιρετικά λεπτού βήματος έως διακριτά εξαρτήματα υψηλής ισχύος. Au is the preferred choice of bonding material when a) the contact material is not compatible with Aluminum (Al) and/or Copper (Cu) b) the contact area is limited c) the device will be subject to high temperature or high humidity environments.
Τα πλεονεκτήματα του χρυσού συρματόπλεγματος:
• Εξαιρετική αξιοπιστία των ομολόγων
• Ένα ευρύ παράθυρο επεξεργασίας
• Σύνδεση με σφαίρα και σφήνα με χαμηλό αντίκτυπο
• Υψηλότερη απόδοση βρόχων
• Υψηλή απόδοση σε δοκιμές εφελκυσμού
• Εξαιρετική αντοχή στη διάβρωση
• Υψηλότερο ρεύμα σύντηξης από το κανονικό σύρμα αλφενίου.
1Τι είδους σίδερο χαλκού παράγει ο Winner;
Επικεντρώνεται στην έρευνα και ανάπτυξη αυτοσυνδεδεμένου μαγνητικού στρογγυλού χαλκού, λεπτού μαγνητικού πολυουρεθανίου, αυτοσυνδεδεμένου χαλκού και αυτοσυνδεδεμένου μεταξιού.
2Ποιες διαμέτρους διαθέτει το σιδηρουργικό σύρμα;
Ειδικευόμαστε στην κατασκευή λεπτού και εξαιρετικά λεπτού σμαλτού χαλκού, οι διαμέτροι των προϊόντων μας είναι Φ0.018-0.50mm.
3- Τι είναι αυτοσυνδετικό σμαλτωμένο χαλκό;
Το αυτοσυνδετικό σμιλεμένο σύρμα χαλκού είναι ένας ειδικός τύπος σμιλεμένου σύρματος με πρόσθετη κολλητική επικάλυψη σμιλετού, όπως θερμοπλαστική ρητίνη.
από θερμότητα ή διαλύτες.
Μόλις ενεργοποιηθούν, οι κόλλες κολλήματος στρέφονται για να μετατρέψουν τις επικάλυψεις σε ένα συμπαγές αυτοστήριξο σπείρωμα.
Η χρήση αυτοσυνδεδεμένου σύρματος μπορεί να προσφέρει πλεονεκτήματα κόστους και κατασκευής σε ορισμένες εφαρμογές τυλιγμού
όπως μπορούν να εξαλειφθούν οι κυλίνδρες, η ταινία, το βερνίρισμα ή η εμφύτευση.
4Είναι δυνατόν να πάρω κάποιο δείγμα από αυτοσυνδετικό σμαλτωμένο χαλκό σύρμα που έχετε στην παραγωγή;
Φυσικά και μπορείς!
